Потребность в функциях комплексной автоматизации процессов, осуществляемых в таких отраслях, как химия, фармация, нефть и газ постоянно возрастает. Используются гибкие, надежные и удобные в обслуживании решения для измерения, управления, регулирования и визуализации, в частности также во взрывоопасных зонах.
Все системы управления и распределительные устройства, двигатели, приводы и насосы, крупногабаритные индикаторы, промышленные двигатели, в том числе клавиатура и принтер, должны быть сделаны для использования во взрывобезопасных зонах.
Защита взрывонепроницаемой оболочкой, тип взрывозащиты Ex p, является одним из наиболее гибких решений в отношении взрывобезопасности.
Данный тип взрывозащиты позволяет использовать во взрывоопасных зонах 1, 2 и 22 приборы, не способные взрываться.
В основе такой защиты лежит идея о том, чтобы предотвратить попадание взрывоопасной атмосферы в закрытый защитный корпус благодаря постоянному избыточному давлению по отношению к окружающей атмосфере.

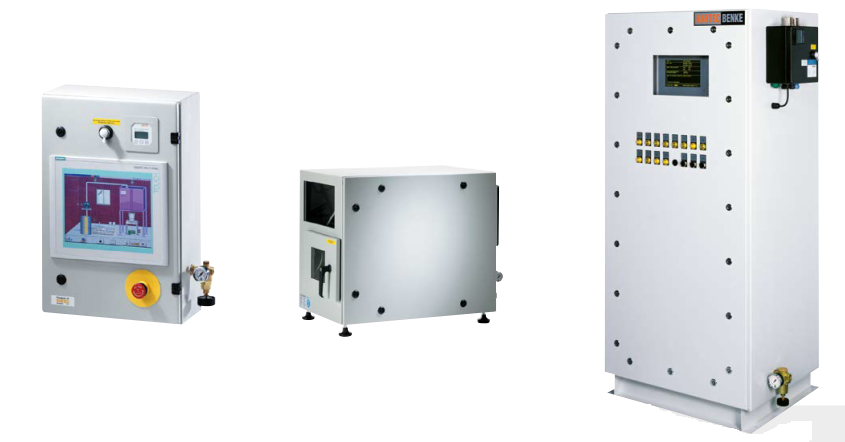

При помощи систем со взрывонепроницаемой оболочкой, тип взрывозащиты Ex p, фирма „BARTEC“ предлагает абсолютно новое решение в отношении взрывобезопасности для управления приборами,
машинами и устройствами, а также для их автоматизации в зоне 1, 2 и 22.
В корпус, в зависимости от использования, встраиваются не взрывозащищенные системы управления и распределительные устройства, а также комплексны системы автоматизации. На базе модульной системы управления избыточным давлением, сертифицированной согласно APEX 2003, появляются современные решения в отношении взрывобезопасности, готовые к использованию – включая необходимую сертификацию согласно директиве 94/9/EG.
Избыточное давление, образуемое посредством промывочного газа, реализуется благодаря компенсации потерь на утечку или благодаря постоянному промыванию. Защита при помощи взрывонепроницаемой оболочки разработана для температуры окружающей среды от -20 °C до +60 °C в температурном классе T3 до T5. Для температурного класса T6 допустима температура окружающей среды от -20 °C до +40 °C.
В центре внимания находится техническое обслуживание и возможность использования взрывобезопасных приборов и устройств. Эксперты фирмы „BARTEC“ имеют многолетний опыт работы в сфере взрывозащиты, а также в разработке концепции комплексных системных решений в отношении автоматизации.
Это ноу-хоу является основой для разработки надежных и экономичных решений, начиная с технических разработок, включая изготовление и доставку, и завершая вводом в эксплуатацию и допуском.
Конструкция для обеспечения взрывозащиты тип Ex p в зависимости от использования выполняется из листовой стали или из высококачественной стали, с кондиционированием, с различным лаковым покрытием, она устойчива к морской воде и к тропическим условиям. Решения фирмы „BARTEC“ включают в себя также ввод в эксплуатацию и эксплуатационные испытания. В поставку входит подробное руководство по эксплуатации, которое нужно добавить к имеющемуся документу по взрывозащите. Кроме того, по желанию может быть также проведен инструктаж и тренинг компетентных лиц.

Решения, соответствующие пожеланиям заказчика

„BARTEC“ предлагает решения по обеспечению взрывозащиты, соответствующие требованиям заказчика, для:

• Приборов
• Принтеров
• Терминалов управления
• Систем управления
• Преобразователей частоты
• Мониторов
• Двигателей

Кондиционирование

Опционально Вы получите от фирмы „BARTEC“ также различные решения по обеспечению кондиционирования систем с типом взрывозащиты Ex p:

• Обогрев во время работы
• Обогрев во время простоя
• Воздухоохладитель
• Кондиционирование воздуха
• Водяной воздухоохладитель

Комплектующие

• Фильтровальные системы для промывочного газа
• Усилитель мощности до 30 кВт
• Разделительные реле для каналов передачи данных
• Кодовые переключатели байпасного режима

Взрывозащита

APC Маркировка
ATEX
II 2G Ex px IIC T3 – T6 Gb
II 2G Ex px ib IIC T3 – T6 Gb
Сертификат от испытаниях
BVS 11 ATEX E 144
IECEx Ex px IIC T3 – T6 Gb
Ex px ib IIC T3 – T6 Gb
Сертификат от испытаниях
IECEx BVS 13.0049

SPC Маркировка
ATEX
II 3G Ex pz IIC T3 – T6 Gc
II 3G Ex pz ib IIC T3 – T6 Gc
Сертификат от испытаниях
BVS 11 ATEX E 145
IECEx Ex pz IIC T3 – T6 Gc
Ex pz ib IIC T3 – T6 Gc
Сертификат от испытаниях
IECEx BVS 11.0070

Температура окружающей среды
-20 °C до +60 °C (при T6 макс. +40 °C)
