Блок управления APEX 2003.SI (Высокого давления)
Bartec
Блоки контроля Ex p Зона 1

Блок управления APEX 2003.SI управляет и контролирует фазу предварительной продувки и рабочую фазу систем анализа с защитой Ex p и встроенной противоаварийной оболочкой.

Запрос
Описание
Технические характеристики
Загрузки и сертификаты



Преимущества

  • 4 беспотенциальных контактов
  • Жидкокристаллический дисплей на 3 цифры
  • Индикатор состояния на светодиодах
  • Модульная конструкция
  • Управление, направленное на обеспечение безопасности
  • Встроенный вентильный переходник для впуска и выпуска газа
  • Возможность присоединения различных датчиков давления

Описание

Блок управления APEX 2003.SI управляет и контролирует фазу предварительной продувки и рабочую фазу систем анализа с защитой Ex p и встроенной противоаварийной оболочкой.

Дополнительная функция

За счет подключения дополнительных датчиков давления внутреннее давление корпуса поддерживается пропорциональным клапаном на более высоком уровне по сравнению с анализируемым газом.
Поток продувочного газа во время фазы предварительной продувки составляет не более 4100 Нл/ч при внутреннем давлении корпуса 50 мбар.
Блок управления оснащен двумя программируемыми реле и одним деблокирующим контактом под напряжением.

Взрывозащита

Маркировка
ATEX

II 2(1)G Ex d e ib [ia Ga px] IIC T4 Gb
Сертификат испытаний
DMT 99 ATEX E 082

Разрешение Ростехнадзора
№ РРС 00- 34653
Допустимая температура окружающей среды
-20 °C до +40 °C

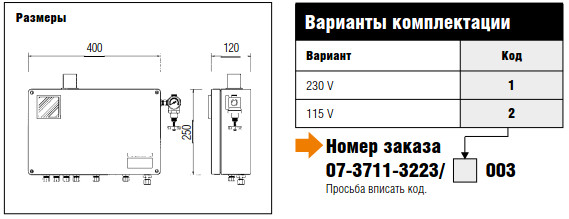

Блок управления APEX 2003.SI

  • Предписания/Нормы/ДопускиДиректива 2004/108/EG
  • Директива 94/9/EG
  • Исполнение Защитный корпус Ex e со смотровым стеклом на крышке
  • Материал корпуса Армированный полиэстер (сложный полиэфир, армированный стекловолокном)
  • Степень защитыIP 65
  • Присоединительные клеммы 2,5 мм2, проволока
  • Подключение продувочного газа ∅ 10 мм
  • Уровень безопасности SIL 2
  • Датчики давления MIN A/B = 0 до 300 мбар
  • MAX = 0 до 300 мбар
  • DIFF A/B = 0 до 25 мбар
  • Время предварительной промывки0 до 99 мин с 5-сек интервалом;
  • Вес11 кг
  • Электрические характеристики
  • Напряжение питания230 В AC (115 В AC) ± 10%
  • Потребляемая мощность PV = 21 Вт/230 В
  • Рабочие контактыK 2/3, 5 A при cos ϕ = 1
  • K 4 и K 5, беспотенциальные
  • Значение температуры отключения (опцион)0 °C до +80 °C
  • Байпасный переключатель с замком (опционально)
  • Блок управления APEX 2003.SI
    Скачать
  • DMT 99 ATEX E 082 _сертификат
    Скачать
  • Опросный лист_оборудование Ex p
    Скачать
  • Руководство по эксплуатации_Устройство управления APEX 2003.SI
    Скачать
