С помощью соединительных коробок Pt100 Ex Вы можете соединить один или несколько термометров сопротивления Pt100 в двух- или трехпроводном исполнении с сигнальной линией.
С помощью соединительных коробок Pt100 Ex Вы можете соединить один или несколько термометров сопротивления Pt100 в двух- или трехпроводном исполнении с сигнальной линией.
Коробки оснащены соответствующими клеммами, а также необходимыми кабельными резьбовыми соединениями. Подсоединительные коробки в алюминиевом исполнении можно получить на заказ.
Обозначение
II 2G Ex e II T6 или T5
II 2D Ex tD A21 IP 6x T 95 °C
II 2D Ex tD A21 IP 6x T 80 °C
Сертификат испытаний
PTB 08 ATEX 1064
IBExU 00 ATEX 1081
Таблица для подбора |
||||||
|
Применение для Pt100 Ex |

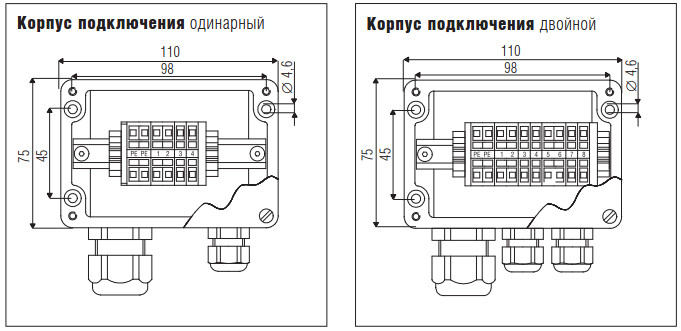

Корпус |
Размеры, мм |
Резьбовое соединение кабеля |
Клемм. соед., мм2 |
Номер для заказа |
|
|
для сигнальной линии |
Pt100 |
|||||
|
Pt100, Ex e |
одинарный |
110 x 75 x 55 |
1 x M25 (∅ 7 – 17 мм) |
1 x M16 (∅ 4 – 9 мм) |
8 x 2,5; 4 x PE |
07-5103-9024 |
|
двойной |
110 x 75 x 55 |
1 x M25 (∅ 7 – 17 мм) |
2 x M16 (∅ 4 – 9 мм) |
16 x 2,5; 4 x PE |
07-5103-9025 |
|
Таблица для подбора |
||||||
|
Применение для Pt100 Ex |
Корпус |
Размеры, мм |
Резьбовое соединение кабеля |
Клемм. соед., мм2 |
Номер для заказа |
|
|
для сигнальной линии |
Pt100 |
|||||
|
Pt100, Ex i |
одинарный |
110 x 75 x 55 |
1 x M25 (∅ 7 – 17 мм) |
1 x M16 (∅ 3 – 6 мм) |
8 x 2,5 |
07-5107-9003 |
|
двойной |
110 x 75 x 55 |
1 x M25 (∅ 7 – 17 мм) |
2 x M16 (∅ 3 – 6 мм) |
16 x 2,5 |
07-5107-9004 |
|
