Устойчивый к среде капиллярный термостат KRM – это механический двухпозиционный регулятор. Регулятор KRM встроен в корпус из полиэстера, включает или отключает системы обогрева, вентиляторы, двигатели и другие приборы, в случае если температурные показатели выходят за пределы заданных значений. Возможно использование для температурного контроля в воздухе, жидкостях или на поверхностях.
Устойчивый к среде капиллярный термостат KRM – это механический двухпозиционный регулятор. Регулятор KRM встроен в корпус из полиэстера, включает или отключает системы обогрева, вентиляторы, двигатели и другие приборы, в случае если температурные показатели выходят за пределы заданных значений. Возможно использование для температурного контроля в воздухе, жидкостях или на поверхностях.

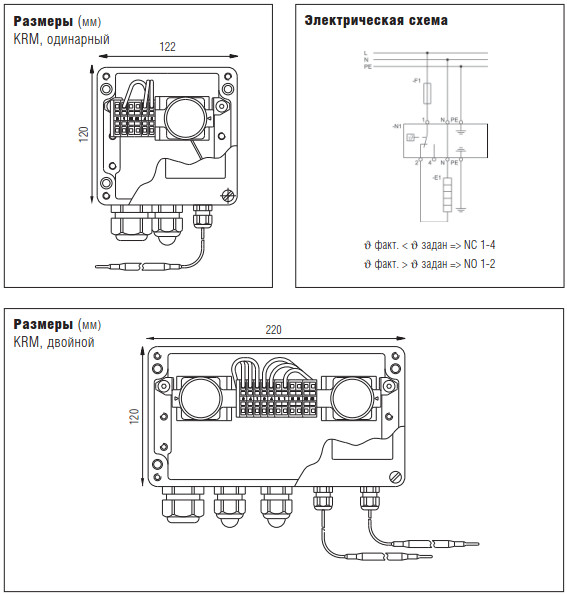

Изменение температуры на сенсоре вызывает изменение объема измерительной системы, заполненной жидкостью. В результате этого начинает двигаться мембрана. Она связана с передаточным механизмом и воздействует на микропереключатель. Если температура сенсора превышает заданный параметр, клемма 1/2 незамкнута. Если температура опускается ниже допустимой, контакт замыкается автоматически
Термостат KRM включает приборы с температурной зависимостью (нагреватели) до 16 A напрямую. Ток включения более высоких значений или 3-фазный реализуется через контактор.
| Диапазон регулировки температуры |
от 0 °C до + 100 °C |
от 0 °C до + 300 °C |
| Номинальное напряжение |
AC 400 В/50 Гц |
AC 400 В/50 Гц |
| Коммутационная способность |
AC 230 B/16 A AC 400 B/10 A |
AC 230 B/16 A AC 400 B/10 A |
| Сечение подсоединения |
2,5 мм2 |
2,5 мм2 |
| Подключение защитного провода |
4 x 2,5 мм2 |
4 x 2,5 мм2 |
| Разность температуры включения и выключения |
ок. 3 K |
ок. 8 K |
| Вид защиты согл. EN 60529 |
IP 65 |
IP 65 |
| Длина капиллярной трубки |
1600 мм |
1600 мм |
| Мин. радиус изгиба |
20 мм |
20 мм |
| Макс. температура сенсора |
+ 115 °C |
+ 345 °C |
| Мин. температура сенсора |
– 40 °C |
– 15 °C |
| Диаметр сенсора |
6 мм |
4 мм |
| Длина сенсора |
140 мм |
165 мм |
| Резьбовые соединения кабеля |
1 x M25, клеммный диапазон 9 – 16 мм 1 x M20, клеммный диапазон 6 – 12 мм |
|
| Резьбовые соединения кабеля KRM, 1 ввод |
1 x M25, 1 x M20 |
|
| Комбинация KRM |
1 x M25, 2 x M20 (2 x M20 с заглушкой) |
|
Таблица для подбора |
||
| Обозначение |
Диапазон регулировки температуры |
Номер для заказа |
| 1 термостат с защитным корпусом из полиэстера GKF 122 x 120 x 90 |
от 0 °C до +100 °C |
27-6AA3-61522000 |
| 1 термостат с защитным корпусом из полиэстера GKF 122 x 120 x 90 |
от 0 °C до +300 °C |
27-6AA3-615B2000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 |
от 2 x 0 °C до +100 °C |
27-6AK3-61622000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 |
от 2 x 0 °C до +300 °C |
27-6AK3-616B2000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 |
от 1 x 0 °C до +100 °C от 1 x 0 °C до +300 °C |
27-6AK3-61602P2B |
