Миниатюрные микровыключатели BARTEC применяются там, где едва ли найдется место для взрывозащищенных коммутационных элементов. Они лучше всего подходят для эксплуатации в вентилях, термостатах, мембранных выключателях, исполнительных элементах, уровнемерах и коммутационных аппаратах. Это самый маленький микровыключатель категории Ех d в мире. Жилы или присоединительные кабели герметизированы. Надежные миниатюрные микровыключатели BARTEC в обычном порядке снабжаются серебряными контактами. Для особо низких напряжений и токов предусмотрены позолоченные серебряные контакты.

Концевой выключатель

с соединительным проводом

Выключатели с соединительным проводом имеют допуск на основании свидетельства ЕС об испытании образца.

В результате выключатели могут быть в любой момент встроены с механической защитой в устройства и установки – последующая проверка не требуется. Соединительный провод с обратной стороны залит. Жилы обозначены разным цветом. Длина провода 3 м (стандартно); по желанию заказчика возможна поставка проводов другой длины.

Встроенный выключатель

с жилами подключения

В качестве конструктивного элемента для использования во взрывоопасной области имеется встроенный выключатель с жилами. Такие встроенные выключатели проверены и имеют допуск согласно Директиве по взрывозащите 94/9/EG.

Контролирующий орган еще раз проверяет монтаж таких выключателей вместе с устройством заказчика, причем благодаря допуску сам микропереключатель повторно проверять не нужно.

Длина жил составляет в стандартной комплектации 50 см, но по желанию заказчика возможна любая длина. Для достижения взаимно-однозначного соответствия жилы промаркированы в соответствии со схемой подключения.

Для подключения жил мы рекомендуем микроклеммы Ех е от BARTEC.

Взрывозащита

Температура использования

От -60 °C до +100 °C в зависимости от типа и используемых материалов

Температура окружающей среды для концевого выключателя

T5 макс. до +90 °C

T6 макс. до +75 °C

в зависимости от расчетного тока

Степень защиты (согласно IEC/EN 60529) IP 54

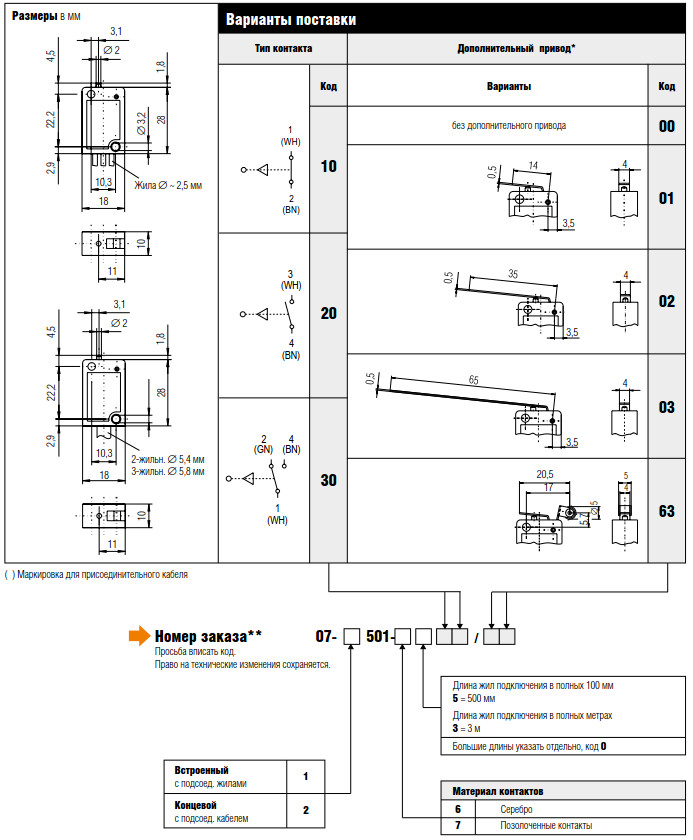

* Размеры доп. приводов даны ориентировочно
** Стандартные надписи на изделиях: Маркировка ATEX и IECEx.
По запросу возможны надписи на различных языках.
Указывайте полный текст.

При заказе нестандартных версий укажите данные отдельно.
– Прецизионное исполнение с точностью воспроизведения 0,04 ± 0,02 (ком. мощность 1 A), тип 07-.501-5…/..
