Пальцевый переходник представляет собой деталь, при помощи которой создается электрическое соединение между корпусом, имеющим маркировку „Герметичная оболочка d“ и его корпусами подключений «Повышенная безопасность е».
Пальцевый переходник представляет собой деталь, при помощи которой создается электрическое соединение между корпусом, имеющим маркировку „Герметичная оболочка d“ и его корпусами подключений «Повышенная безопасность е».
Ввод кабеля состоит из металлической резьбовой втулки, керамической изоляции, клемм и пальцевого переходника.

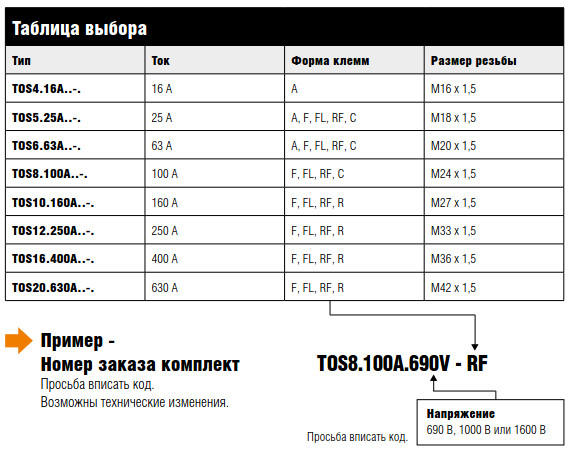

В объем поставки пальцевых переходников входят стандартные резьбовые втулки от M16 до M42.
Диаметр пальцевого переходника зависит от тока, а размер клемм – от диаметра кабеля. Благодаря различной форме клемм возможно как горизонтальное, так и вертикальное соединение кабеля. По запросу можно получить специальные клеммы.
После установки пальцевый переходник необходимо зафиксировать от проворачивания и самопроизвольного ослабления при помощи гайки или клея.
Маркировка
II 2G Ex de IIC Gb
I M2 Ex de I Mb
Сертификат испытаний
PTB 04 ATEX 1099 U
Диапазон температур
в месте монтажа определяется расчетным режимом работы электрического устройства
от -50 °C до +130 °C
Максимальная нагрузка по току пальцевых переходников и соединительных проводов должна устанавливаться на основании самонагрева и нагрева корпуса на месте установки с учетом максимально допустимой температуры окружающей среды.
