Подсоединительная коробка для кабеля PSBL, PSB, MSB, HSB
Bartec
Технология подключения

В стандартной полиэфирной подсоединительной коробке можно подсоединять один или несколько нагревательных контуров к питающему напряжению AC 254 В. Навинчено резьбовое кабельное соединение с размером M25 для питающего напряжения.

Запрос
Описание
Технические характеристики
Загрузки и сертификаты

Преимущества

  • Большой диапазон температуры
  • Техника «холодного монтажа»
  • Трудно воспламеняется
  • Ударопрочность
  • системный допуск

Описание

В стандартной полиэфирной подсоединительной коробке можно подсоединять один или несколько нагревательных контуров к питающему напряжению AC 254 В. Навинчено резьбовое кабельное соединение с размером M25 для питающего напряжения.
Коробки имеют различные резьбовые отверстия для резьбовых соединений греющего кабеля (кабелей) размером M20.

Таблица для подбора
Обозначение Описание Номер для заказа
Полиэфир Система 27-1580-..10/…. для 1 нагревательного контура 27-5452-42111210
для 2/3 нагревательных контуров 27-5452-44311210
Aлюминий Система 27-1580-..10/…. для 1 нагревательного контура 27-5452-52111230
для 2/3 нагревательных контуров 27-5452-54311230
Hержавеющая сталь Система 27-1580-..10/…. для 1 нагревательного контура 27-5452-67111230
для 2/3 нагревательных контуров 27-5452-68311230
  • ВзрывозащитаII 2G Ex e II T5
  • II 2D Ex tD A21 IP 65 T 95 °C
  • Cертификат испытаний СистемаKEMA 08 ATEX 0112
  • IECEx KEM 09.0085
  • Технические данные
  • Степень защитыEN 60529
  • уплотнение крышки IP 65
  • резьбовые соединенияIP 65
  • Допустимая температураот -55 °C до + 55 °C

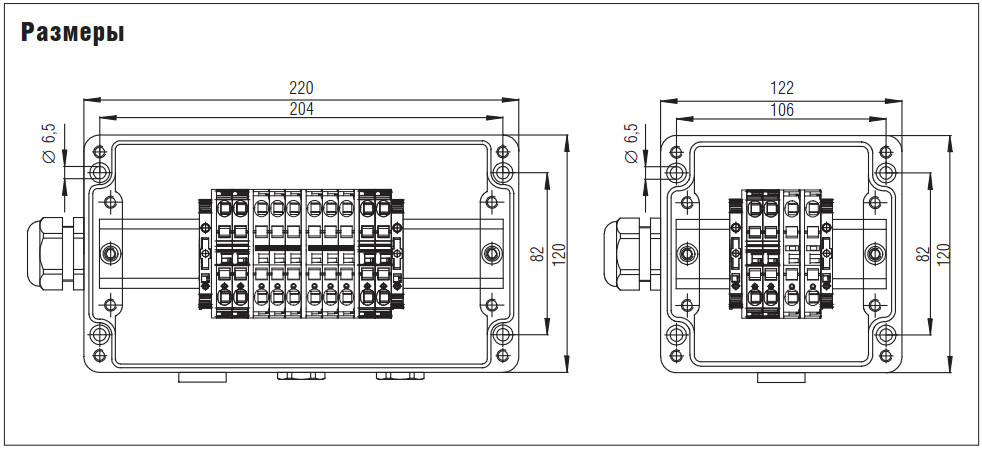

  • Размеры
  • Подсоединительная коробка 1 нагревательный контур122 x 120 x 90 мм
  • Подсоединительная коробка 2/3 нагревательных контура220 x 120 x 90 мм
  • МатериалПолиэфир, армированный стекловолокном
  • НапряжениеAC 254 В
  • ПодключениеПоперечное сечение подключения 0,5 мм2 до 6,0 мм2
  • ПредохранительМакс. 16 А (в зависимости от длины греющего контура)
  • Подсоединительная коробка для кабеля PSBL, PSB, MSB, HSB
