ПОТЕНЦИОМЕТР COMEX FLEX ДЛЯ ЛОКАЛЬНЫХ СТАНЦИЙ УПРАВЛЕНИЯ И ПАНЕЛЕЙ УПРАВЛЕНИЯ
Bartec
Модули управления для локальных станций управления и панелей управления

Потенциометр    ComExflex    используется    почти    во    всех    взрывоопасных    зонах,    где    работа    приборов    управляется    при    помощи    регулируемых    распределительных    устройств.

Запрос
Описание
Технические характеристики
Загрузки и сертификаты

Преимущества



  •     Один блок используется  во всех областях применения;
  •     Высокая гибкость благодаря кабельному разъему;
  •     Минимальная  глубина установки.





Описание

Потенциометр    ComExflex    используется    почти    во    всех    взрывоопасных    зонах,    где    работа    приборов    управляется    при    помощи    регулируемых    распределительных    устройств.
Модуль    можно    комбинировать    с    потенциометром    (градация    от    0    до    10).    Для    безопасного    и    комфортного    монтажа    потенциометра    на    передней    панели    предусмотрен    кабельный    разъем.
Подключение    кабелей    осуществляется    через    зажимы    повышенной    безопасности    на    обратной    стороне    модуля.    Благодаря    простоте    монтажа    потенциометра,    без    инструментов,    обеспечивается    высокая    степень    защиты    IP.





 Взрывозащита

Маркировка
ATEX
II 2  G  Ex  de IIC Gb
I M  2   Ex  de I Mb
 Сертификаты испытаний
PTB 05 ATEX 1064  U
IECEx    Ex de IIC Gb
Ex de I Mb
Сертификаты испытаний
IECEx    PTB    10.0017    U
Другие сертификаты
NEPSI,    GOST,    KTL,    INMETRO,    DNV

Доп. температура окруж. среды
-55    °C    до    +60    °C

Потенциометр ComExflex



  • Степень защиты определяется управляющей насадкой и корпусами управляющих станций, мин. IP66, Клеммы IP 20 (IEC 60529).
  • Номинальное напряжение изоляции 500 В
  • Mакс. Номинальное рабочее напряжение AC/DC от 230 В

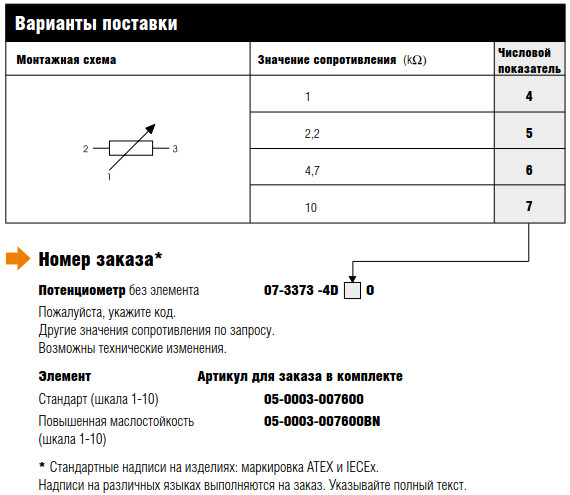

  • Значения сопротивления 1 кΩ до 10 кΩ
  • Форма волны линейная
  • Допустимое отклонение сопротивления + 20%
  • Потребляемая мощность макс.1 Вт для Ta <+40 °C
  • Материал сопротивления Углеродный слой на керамической поверхности
  • Диапазон вращения механический от 285° до 5°
  • электр. активный около 250°
  • Крутящий момент (начальный) от 0,5 до 1,5 Нсм
  • Крутящий момент (остановка) >100 Нсм
  • Материал корпуса термопластик
  • Тип подключения двойные клеммы 2х2,5 мм2, тонкожильные
  • Механический ресурс25000 синусоидальных циклов
  • Температура хранения и транспортировки от -55°C до +70°C
  • Массаоколо 110 г
  • Инструкции по монтажу и техническому обслуживанию
  • При номинальном напряжении: < AC 50 В/< DC 120 В (Безопасное сверхнизкое напряжение согласно DIN VDE 0100 Т. 410) Входная ось потенциометра работает без исполнительного элемента.
  • При номинальном напряжении: >AC 50В до макс. AC/DC 230 В Входная ось потенциометра работает только с исполнительным элементом или переключается без напряжения.
  • Потенциометр ComEx flex для локальных станций управления и панелей управления
