PROFIBUS-Interface 16 цифровых выходов Ex i
Bartec
Шинная технология

Этот  модуль  служит  для  управления  искробезопасными исполнительными элементами во взрывоопасной зоне посредством шины  PROFIBUS-DP.

Запрос
Описание
Технические характеристики
Загрузки и сертификаты

Преимущества

  • 16 каналов
  • прямое управление магнитным клапаном “i“
  • гальваническое разделение
  • светодиодная индикация
  • адрес устанавливается на передней панели корпуса



Описание

Этот модуль служит для управления искробезопасными исполнительными элементами во взрывоопасной зоне посредством шины PROFIBUS-DP.
Можно напрямую управлять, напр., искробезопасными магнитными клапанами или световыми сигнализаторами. Светодиоды отображают обычные статусы шины и состояния выходов.

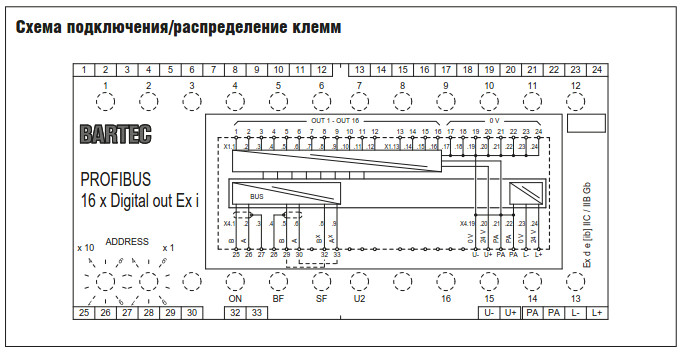

Схема подключения/распределение клемм PROFIBUS-Interface

Взрывозащита

Маркировка
II 2 (1) G / I M2
Ex db e [ib] IIC/IIB Gb
Ex db e [ib] I Mb
Class I Zone 1 IIC
A/Ex d e [ib] IIC Gb
Сертификат испытаний
PTB 97 ATEX 1066 U
TÜV 00 ATEX 1649
IECEx PTB 11.0082U
IECEx TUN 11.0035X
CSA 2011-2484303U
RU C-DE.BH02.B.00005
INMETRO UL-BR 13.0397U
INMETRO UL-BR 13.0669X
Встраиваемые детали
Тип 17-6583-.10./….
Тип 17-6583-.11./….
II (2) G / II (2) D
[Ex ib Gb] IIC/IIB
[Ex ib Db] IIIC/IIIB
Для дальнейшей проверки данные см. сертификаты.

  • Конструкция Герметичный вставной корпус для шины TH 35
  • Материал корпуса высококачественный термопластик
  • Степень защиты Электронная вставка IP 66/IEC 60529
  • Клеммы IP 20/IEC 60529
  • Клеммы с покрытием IP 30/IEC 60529
  • Присоединительные клеммы 2,5 мм2, тонкая проволока
  • Температура окружающей среды от -25 °C до +60 °C при T4
  • Электрические характеристики
  • Питающее напряжение (L+, L-, U+, U-) DC 20 В до DC 30 В
  • Выходная мощность P = 2,5 Вт (L+, L-)
  • P = 15 Вт (макс.) (U+, U-)
  • Интерфейс шины RS485 с винтовыми клеммами
