BARTEC предлагает девять типов корпуса в качестве распределителя для Ex e с дверцей из полиэфира. Они обеспечивают защиту при механическом напряжении и экстремальном влиянии окружающей среды.
BARTEC предлагает девять типов корпуса в качестве распределителя для Ex e с дверцей из полиэфира. Они обеспечивают защиту при механическом напряжении и экстремальном влиянии окружающей среды.
с монтажной плитой
Ряды клемм, маркеры для клемм, кабельные коннекторы, монтажные плиты, несущие шины, типовая табличка
Указания по установке
Монтажник должен убедиться, что используемый корпус пригоден для соответствующей области применения. Это означает, что необходимая маркировка должна соответствовать классификации взрывоопасной области. Необходимо убедиться,
что температурный класс распределителя отвечает требованиям.
Маркировка (согласно EN 60079-0)
ATEX
II 2G Ex e ia/ib IIC T6, T5 Gb
II 2D Ex tb IIIC T80 °C, T95 °C Db IP 66
II 2D Ex ia/ib IIIC T80 °C db IP 66
Сертификат испытаний
PTB 08 ATEX 1066
IECEx
Ex e ia/ib IIC T6, T5 Gb
Ex tb IIIC T80 °C, T95 °C Db IP 66
Ex ia/ib IIIC T80 °C db IP 66
Сертификат испытаний
IECEx PTB 13.0017
Таблица выбора |
|||
|
Внешние размеры в мм Длина (Д) x Ширина (Ш) x Высота (В) |
Пустой корпус Ex тип 07-5187-…./.. Номер заказа |
Корпус распределителя Ex e тип 07-5109-…./…. Номер заказа |
Корпус распределителя Ex i тип 07-5110-…./…. Номер заказа |
|
200 x 300 x 150 |
07-5187-2003/0015 |
07-5109-2003/0015 |
07-5110-2003/0015 |
|
250 x 350 x 150 |
07-5187-2503/5015 |
07-5109-2503/5015 |
07-5110-2503/5015 |
|
300 x 400 x 200 |
07-5187-3004/0020 |
07-5109-3004/0020 |
07-5110-3004/0020 |
|
400 x 400 x 200 |
07-5187-4004/0020 |
07-5109-4004/0020 |
07-5110-4004/0020 |
|
400 x 600 x 200 |
07-5187-4006/0020 |
07-5109-4006/0020 |
07-5110-4006/0020 |
|
600 x 600 x 200 |
07-5187-6006/0020 |
07-5109-6006/0020 |
07-5110-6006/0020 |
|
500 x 500 x 300 |
07-5187-5005/0030 |
07-5109-5005/0030 |
07-5110-5005/0030 |
|
600 x 800 x 300 |
07-5187-6008/0030 |
07-5109-6008/0030 |
07-5110-6008/0030 |
|
800 x 1000 x 300 |
07-5187-8000/0130 |
07-5109-8000/0130 |
07-5110-8000/0130 |

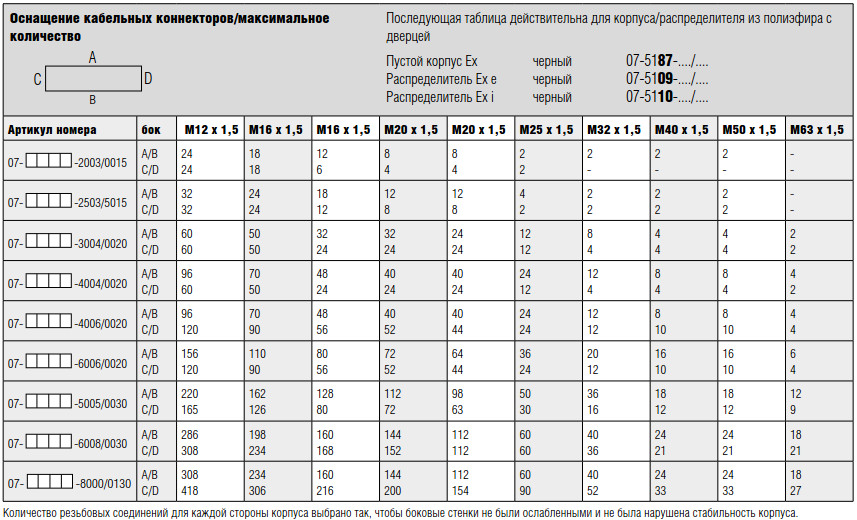

Таблица выбора Корпус из полиэфира с дверцей |
||||||
|

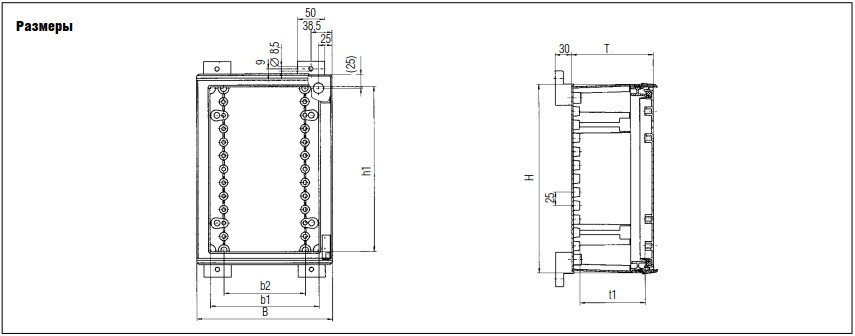

Размеры в мм |
Номер заказа |
|||||
|
Длина (B) x Ширина (H) x Высота (T) |
b1 |
h1 |
t1 |
b2 |
Вес в кг |
|
|
200 x 300 x 150 |
140 |
256 |
130 |
100 |
3.7 |
07-5187-20030015 |
|
250 x 350 x 150 |
190 |
306 |
130 |
150 |
4.6 |
07-5187-25035015 |
|
300 x 400 x 200 |
240 |
355 |
180 |
200 |
6.0 |
07-5187-30040020 |
|
400 x 400 x 200 |
340 |
354 |
180 |
300 |
6.5 |
07-5187-40040020 |
|
400 x 600 x 200 |
340 |
554 |
180 |
300 |
11.5 |
07-5187-40060020 |
|
600 x 600 x 200 |
440 |
454 |
280 |
400 |
12.9 |
07-5187-50050030 |
|
500 x 500 x 300 |
540 |
554 |
180 |
500 |
15.9 |
07-5187-60060020 |
|
600 x 800 x 300 |
485 |
753 |
280 |
500 |
24.3 |
07-5187-60080030 |
|
800 x 1000 x 300 |
685 |
953 |
280 |
700 |
30.0 |
07-5187-80000130 |
