Внутри распределительной коробки одна нагревательная секция может быть подключена к электрическому питанию..
Одно сквозное отверстие позволяет использовать ввод 3/4 “. Распределительная коробка оснащена пружинными клеммами Ex e 10 AWG.
Преимущества
Внутри распределительной коробки одна нагревательная секция может быть подключена к электрическому питанию..
Одно сквозное отверстие позволяет использовать ввод 3/4 “. Распределительная коробка оснащена пружинными клеммами Ex e 10 AWG.
Таблица для подбора |
|||||
| Название | Описание | Размеры | Клеммы(мм2) | Обозначение | Номер для заказа |

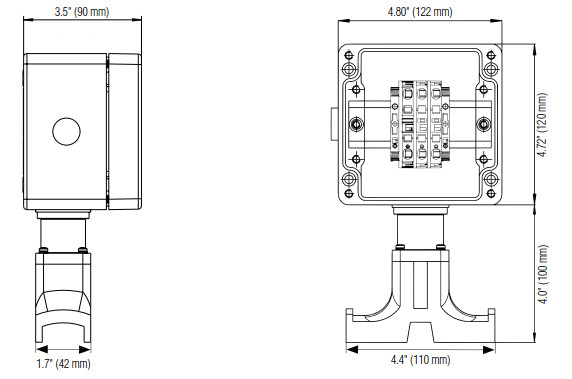

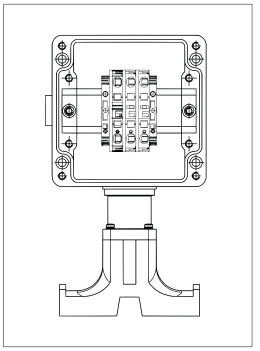

| Полиэфирная подсоединительная коробка для одного нагревательного контура | размещение на трубе (PSB/HSB) | 122 x 120 x 90 мм | 4 x 6; 2 x PE | PBS-200-A | 27-54P1-4212/1610 |

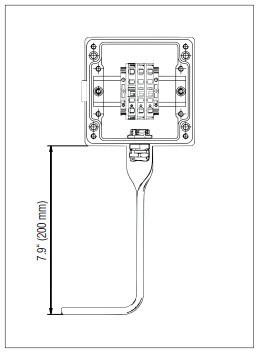

| размещение вне трубы (PSB/HSB) | 122 x 120 x 90 мм | 4 x 6; 2 x PE | PBS-300-A | 27-54P1-4211/1610 | |
| размещение вне трубы (AHT) | 122 x 120 x 90 мм | 4 x 6; 2 x PE | PBS-310-A | Продукт на сертификации | |
| размещение вне трубы (MI) | 122 x 120 x 90 мм | 4 x 6; 2 x PE | PBS-400-A | Продукт на сертификации | |
|
|
|
|
|
| Обозначение | PBS-200-A на трубе (PSB/HSB) | PBS-300-A вне трубы (PSB/HSB) PBS-310-A вне трубы (AHT) |
PBS-400-A вне трубы (MI кабель) |
| Тип защиты | Type 4X | Type 4X | Type 4X |
| Вход для силового кабеля | 1 x 3/4 inch трубная | 1 x 3/4 inch трубная | 1 x 3/4 inch трубная |
| Вход для нагревательного кабеля | 1 x D5 | 1 x M20 | 1 x 3/4 inch |
| Тип монтажа | Монтажный стенд (полиэфир) |
Монтажная пластина (нержавеющая или оцинкованная сталь) |
Монтажная пластина (нержавеющая или оцинкованная сталь) |
| Мин. температура окружающей среды | -55 °C (-67 °F) | -55 °C (-67 °F) | -55 °C (-67 °F) |
| Макс. температура окружающей среды | +55 °C (+131 °F) | +55 °C (+131 °F) | +55 °C (+131 °F) |
| Макс. температура трубы | +180 °C (+356 °F) | N/A | N/A |
| Макс. размер проводника | 10 AWR (5,26 мм²) | 10 AWR (5,26 мм²) | 10 AWR (5,26 мм²) |
| Макс. напряжение | 240 В | 240 В | 240 В |
| Макс. Ток | 40 А | 40 А | 40 А |
