Резьбовое кабельное соединение из полиамида служит для ввода стационарно проложенного кабеля и провода в электрическое рабочее средство типа защиты от возгорания Повышенная безопасность „e“. Резьбовое кабельное соединение соответствует степени защиты IP 66/68.
Резьбовое кабельное соединение из полиамида служит для ввода стационарно проложенного кабеля и провода в электрическое рабочее средство типа защиты от возгорания Повышенная безопасность „e“. Резьбовое кабельное соединение соответствует степени защиты IP 66/68.
Для искробезопасных контуров тока они выполнены с синей колпачковой гайкой. При использовании этих резьбовых кабельных соединений необходимо соблюдать указания свидетельства о проверке типового образца/ руководства по эксплуатации.
Маркировка
II 2G Ex e II
II 2D Ex tD A21 IP 68
Сертификат испытаний
PTB 05 ATEX 1068 X
BVS 11 ATEX E074 X
Температура использования
-40 °C до +75 °C

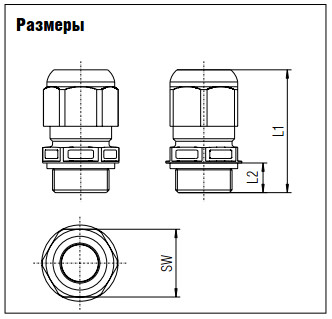

Варианты поставки |
||||||
|
Размер резьбы |
Диапазон зажима(∅) |
Ширина зева ключа (SW) |
Длина резьбы (L2)
|
Длина в мм (L1)
|
Единица упаковки
|
Номер заказа |
| Резьбовое кабельное соединение Ex e, черное | ||||||
|
M12 x 1,5 |
3-6 |
16 |
15 |
35-45 |
50 |
03-6062-0137 |
|
M16 x 1,5 |
4,5-9 |
20 |
9 |
31-37 |
50 |
03-6062-0126 |
|
M20 x 1,5 |
7-13 |
24 |
10 |
36-45 |
50 |
03-6062-0127 |
|
M25 x 1,5 |
7-12 |
29 |
10 |
38-47 |
50 |
03-6062-0128 |
|
M25 x 1,5 |
10-17 |
29 |
10 |
38-47 |
50 |
03-6062-0136 |
|
M32 x 1,5 |
13-21 |
36 |
12 |
42-51 |
25 |
03-6062-0129 |
|
M40 x 1,5 |
17-28 |
46 |
12 |
52-65 |
10 |
03-6062-0130 |
|
M50 x 1,5 |
23-35 |
55 |
14 |
59-72 |
5 |
03-6062-0125 |
|
M63 x 1,5 |
31-48 |
68 |
15 |
64-78 |
1 |
03-6062-0131 |
| Резьбовые кабельные соединения Ex e, черные, с длинной соединительной резьбой по запросу. | ||||||
| Резьбовое кабельное соединение Ex i, с голубой гайкой | ||||||
|
M12 x 1,5 |
3-6 |
16 |
15 |
35-45 |
50 |
03-6065-0074 |
|
M16 x 1,5 |
4,5-9 |
20 |
9 |
31-37 |
50 |
03-6065-0066 |
|
M20 x 1,5 |
7-13 |
24 |
10 |
36-45 |
50 |
03-6065-0067 |
|
M25 x 1,5 |
7-12 |
29 |
10 |
38-47 |
50 |
03-6065-0068 |
|
M25 x 1,5 |
10-17 |
29 |
10 |
38-47 |
50 |
03-6065-0073 |
|
M32 x 1,5 |
13-21 |
36 |
12 |
42-51 |
25 |
03-6065-0069 |
|
M40 x 1,5 |
17-28 |
46 |
12 |
52-65 |
10 |
03-6065-0070 |
|
M50 x 1,5 |
23-35 |
55 |
14 |
59-72 |
5 |
03-6065-0071 |
|
M63 x 1,5 |
31-48 |
68 |
15 |
64-78 |
1 |
03-6065-0072 |
